高鉻合金鑄鐵的金相組織是在馬氏體的基體上，鑲嵌著足夠多的高硬度的M7C3碳化物，其硬度為HV1300-1800.且為板條狀，不連續(xù)分布。因此，高鉻合金鑄鐵有相當(dāng)高的硬度(HRC≥58)，又有足夠的韌性(aK≥6J/c㎡)。復(fù)合襯板的整體韌性較好，故適用于大、中、小各種機型的球磨機。我公司依據(jù)多年研制襯板的經(jīng)驗，進一步改進工藝，根據(jù)不同襯板的要求，適量增加了鎳、鉬、釩、銅等合金，在原生產(chǎn)工藝基礎(chǔ)上，采用合金化和孕育處理工藝，生產(chǎn)出新一代雙金屬高合金復(fù)合耐磨襯板，工作面硬度達到(HRC58-63，非工作面采用合金鋼，整體韌性 αK≥20J/c㎡，使用壽命更長，是目前國內(nèi)最優(yōu)良的抗磨襯板。

襯板硬度高，可和高硬度的鋼球相匹配，也可根據(jù)不同工況，設(shè)計不同硬度的襯板，減少鋼球消耗量。襯板的壽命延長，不變形，減少了維修量和大修次數(shù)，減輕了工人勞動強度，降低了成本。

經(jīng)眾多廠家使用實踐證明，我公司生產(chǎn)的雙金屬高合金復(fù)合球磨襯板的使用壽命是高錳鋼襯板的3倍，是高碳中鉻多元合金鋼襯板的2倍，若用于磨煤，使用壽命可達8-10年。

我公司生產(chǎn)的襯板，已在多家企業(yè)用于粉碎鐵礦石、鋁礦石、金礦石等，也用于粉碎劣質(zhì)煤、無煙煤等難粉碎的材料，運行安全可靠，給用戶帶來了可觀的經(jīng)濟效益。

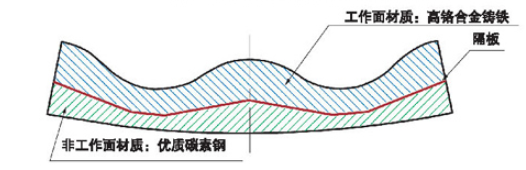

雙金屬復(fù)合襯板結(jié)構(gòu)示意圖

說明:

1.工作面硬度HRC58~63，具有良好的抗磨性能;

2.非工作面具有足夠的沖擊韌性;

3.兩種材質(zhì)復(fù)合成整體后，產(chǎn)品同時具有高抗磨性和良好的沖擊韌性，使產(chǎn)品真正達到硬而不脆。

雙金屬復(fù)合村板澆注示意圖

說明:

1.鋼、鐵水同時注。

2.隔板有效地將鋼、鐵水隔開，不產(chǎn)生混合現(xiàn)象;

3.隔板處于熔融狀態(tài)，讓兩種材質(zhì)緊緊復(fù)合在一起，形成一個整體。

稀土耐磨村板
